How-to: Integrar o EdgePy Viewer com um app Django¶

Utilize este guia caso deseje integrar o EdgePy Viewer em uma aplicação Django que necessite de visualização de imagens médicas, RTSTRUCT e mapas de dose. O EdgePy Viewer é um pacote JS/CSS estático que roda no navegador e baixa somente os assets autorizados pelo host.

Objetivo da integração: Django continua responsável por autenticação, autorização, persistência e entrega dos arquivos clínicos. O EdgePy Viewer é servido como JS/CSS estático, roda no navegador e baixa somente os assets autorizados pelo host.

Resultado esperado¶

Ao final da integração, o app Django terá:

uma página autenticada que renderiza o viewer em /studies/<id>/viewer/;
o pacote hosted em static/clinical-viewer/;
um endpoint viewer-assets/ que retorna HostAssetManifest;
endpoints autenticados para baixar ZIPs, DICOMs, RTSTRUCT, máscaras e dose;
um fluxo pós-simulação que publica ZIPs MHD/RAW como overlays de dose;
botão Sair no rail lateral usando ui.exitUrl;
debug oculto por padrão e habilitado somente com ?debug=1.

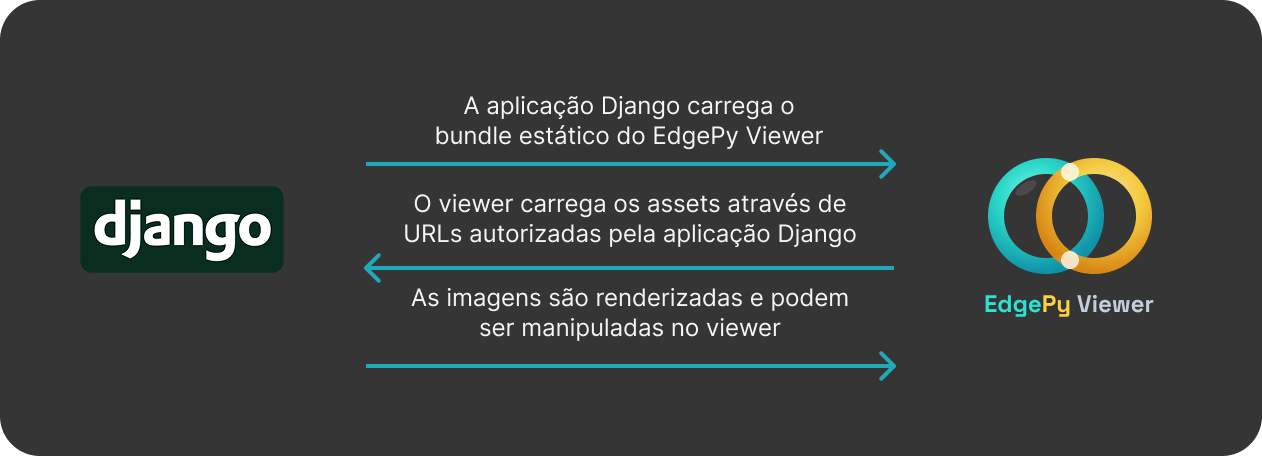

Visão da arquitetura¶

O caminho principal e recomendado é same-origin. Não use iframe ou postMessage cross-origin como integração oficial, a menos que seja um fluxo experimental separado.

Fluxo de runtime¶

sequenceDiagram
    participant U as Usuário
    participant D as Django
    participant V as EdgePy Viewer
    participant S as Storage clínico

    U->>D: Abre /studies/<id>/viewer/
    D->>U: Retorna HTML autenticado
    U->>V: Carrega JS/CSS hosted
    V->>D: GET /api/studies/<id>/viewer-assets/
    D->>V: HostAssetManifest
    V->>D: GET URLs autorizadas do manifesto
    D->>S: Lê arquivos do estudo
    S->>D: ZIPs, DICOMs, RTSTRUCT, dose
    D->>V: Streams autenticados
    V->>U: Renderiza viewport e overlays

Step-by-step de integração¶

1. Baixar e instalar o pacote hosted

Baixe edgepy-viewer-hosted-0.1.0.zip na página Downloads e descompacte-o em um diretório de arquivos estáticos do seu projeto Django. O ZIP já contém a pasta clinical-viewer/ na raiz.

2. Criar página do viewer

Renderize um template autenticado, defina window.PYCOM_VIEWER_CONFIG e window.PYCOM_CLINICAL_VIEWER_CONFIG, e só depois carregue o JS hosted.

3. Implementar manifesto

Retorne HostAssetManifest com path lógico e url autenticada para cada asset clínico.

4. Servir arquivos

Use FileResponse, sessão Django e checagem de permissão por estudo e por arquivo.

5. Publicar dose

Após simulação, salve o ZIP MHD/RAW e recarregue o manifesto.

6. Validar no browser

Confira Network, viewport, overlays, segurança e dose beta/gamma.

1. Instale os assets hosted¶

Para apps Django, use o .zip hosted pronto. O servidor Django de produção não precisa de Node.js: ele apenas serve JS/CSS estáticos e arquivos clínicos autenticados.

Baixe o arquivo da página Downloads:

edgepy-viewer-hosted-0.1.0.zip

Antes de instalar, confira a estrutura do ZIP:

unzip -l edgepy-viewer-hosted-0.1.0.zip

O ZIP deve conter a pasta clinical-viewer/ na raiz:

clinical-viewer/
  edgepy-viewer-hosted.iife.js
  edgepy-viewer-hosted.css
  assets/
    *.js
  agents/        # opcional/reservado; não é necessário para a integração padrão

Instale o pacote em um diretório de arquivos estáticos versionado pelo seu app Django, por exemplo static/ na raiz do projeto:

mkdir -p static
unzip edgepy-viewer-hosted-0.1.0.zip -d static

Depois da descompactação, estes caminhos devem existir no seu projeto:

static/clinical-viewer/
  edgepy-viewer-hosted.iife.js
  edgepy-viewer-hosted.css
  assets/

Se o seu projeto usa STATICFILES_DIRS, inclua esse diretório de origem em settings.py:

from pathlib import Path

BASE_DIR = Path(__file__).resolve().parent.parent

STATIC_URL = "static/"
STATICFILES_DIRS = [BASE_DIR / "static"]

Em produção, rode o fluxo normal do seu projeto para copiar os arquivos para STATIC_ROOT:

python manage.py collectstatic

Confirme no navegador ou com curl que o Django resolve estes assets:

/static/clinical-viewer/edgepy-viewer-hosted.css
/static/clinical-viewer/edgepy-viewer-hosted.iife.js

Não descompacte dentro de static/clinical-viewer/

O ZIP já inclui a pasta clinical-viewer/. Se você fizer unzip ... -d static/clinical-viewer, os arquivos ficarão em static/clinical-viewer/clinical-viewer/ e {% static 'clinical-viewer/edgepy-viewer-hosted.iife.js' %} retornará 404.

2. Crie a página Django do viewer¶

Template recomendado:

{% load static %}
<!doctype html>
<html lang="pt-BR">
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <title>EdgePy Viewer | {{ study.patient_name }}</title>
    <link
      rel="stylesheet"
      href="{% static 'clinical-viewer/edgepy-viewer-hosted.css' %}?v=EDGEpy_VERSION"
    />
    <style>
      html,
      body {
        height: 100%;
        margin: 0;
        overflow: hidden;
      }

      #pycom-clinical-viewer {
        display: flex;
        flex-direction: column;
        height: 100%;
        min-height: 0;
      }
    </style>
  </head>
  <body>
    <section id="pycom-clinical-viewer" data-pycom-clinical-viewer></section>
    <script>
      const edgepyViewerDebug =
        new URLSearchParams(window.location.search).get("debug") === "1";
      window.PYCOM_CLINICAL_VIEWER_CONFIG = {
        mode: "hosted",
        ui: {
          displayMode: "workstation",
          debug: edgepyViewerDebug,
          exitUrl: "{% url 'study-wizard' study.pk %}",
        },
      };
      window.PYCOM_VIEWER_CONFIG = {
        viewerAssetsUrl: "{% url 'viewer-assets' study.pk %}",
      };
    </script>
    <script src="{% static 'clinical-viewer/edgepy-viewer-hosted.iife.js' %}?v=EDGEpy_VERSION"></script>
  </body>
</html>

Contratos importantes:

window.PYCOM_VIEWER_CONFIG.viewerAssetsUrl aponta para o manifesto do estudo.
window.PYCOM_CLINICAL_VIEWER_CONFIG.ui.exitUrl mostra a ação Sair no rodapé do rail lateral.
?debug=1 habilita o botão/painel de debug; em uso normal, o debug fica oculto.
data-pycom-clinical-viewer é o elemento de montagem do viewer.
O mount precisa ter altura real e display: flex.

3. Defina as rotas Django¶

Use nomes finais compatíveis com o app real. Um formato simples é:

from django.urls import path
from . import views

urlpatterns = [
    path("studies/<int:study_id>/viewer/", views.study_viewer, name="study-viewer"),
    path("api/studies/<int:study_id>/viewer-assets/", views.viewer_assets, name="viewer-assets"),
    path("api/studies/<int:study_id>/archives/<int:archive_id>/download/", views.download_archive, name="download-archive"),
]

4. Retorne o HostAssetManifest¶

O manifesto descreve os arquivos que o viewer pode baixar. Use paths lógicos, nunca paths do filesystem.

from django.contrib.auth.decorators import login_required
from django.http import JsonResponse
from django.shortcuts import get_object_or_404, render
from django.urls import reverse

@login_required
def study_viewer(request, study_id):
    study = get_object_or_404(DosimetryStudy, pk=study_id)
    assert_user_can_access(request.user, study)
    return render(request, "viewer/study_viewer.html", {"study": study})

@login_required
def viewer_assets(request, study_id):
    study = get_object_or_404(DosimetryStudy, pk=study_id)
    assert_user_can_access(request.user, study)

    assets = []
    for archive in study.archives.all():
        assets.append({
            "path": logical_path_for_archive(archive),
            "url": reverse("download-archive", args=[study.pk, archive.pk]),
            "kind": archive.viewer_kind,
            "contentType": archive.content_type,
            "size": archive.file.size,
        })

    return JsonResponse({
        "studyUid": f"irdose-study-{study.pk}",
        "label": str(study),
        "assets": assets,
    })

Exemplo de resposta:

{
  "studyUid": "irdose-study-42",
  "label": "Paciente exemplo",
  "assets": [
    {
      "path": "acquisitions/scan1/ct/ct.zip",
      "url": "/api/studies/42/archives/10/download/",
      "kind": "archive",
      "contentType": "application/zip",
      "size": 31572947
    },
    {
      "path": "acquisitions/scan1/spect/spect.zip",
      "url": "/api/studies/42/archives/11/download/",
      "kind": "archive",
      "contentType": "application/zip"
    },
    {
      "path": "targets/rtstruct/liver.zip",
      "url": "/api/studies/42/archives/12/download/",
      "kind": "archive",
      "contentType": "application/zip"
    }
  ]
}

Regras do manifesto:

path é lógico e relativo.
url deve ser same-origin autenticada ou URL assinada de curta duração.
use kind: "archive" para ZIPs de CT/SPECT/PET/máscaras/RTSTRUCT;
use kind: "dose" para ZIPs de dose MHD/RAW;
não envie milhares de DICOMs individualmente quando já há ZIPs de aquisição;
não use Base64 para DICOM, ZIP, máscara ou dose.

5. Sirva os arquivos clínicos com permissão¶

Exemplo de download autenticado:

from django.contrib.auth.decorators import login_required
from django.http import FileResponse, Http404
from django.shortcuts import get_object_or_404

@login_required
def download_archive(request, study_id, archive_id):
    study = get_object_or_404(DosimetryStudy, pk=study_id)
    assert_user_can_access(request.user, study)
    archive = get_object_or_404(study.archives, pk=archive_id)

    if not archive.file:
        raise Http404("Archive not found")

    response = FileResponse(archive.file.open("rb"), content_type="application/zip")
    response["Content-Disposition"] = f'attachment; filename="{archive.file.name.rsplit("/", 1)[-1]}"'
    response["X-Content-Type-Options"] = "nosniff"
    return response

6. Publique dose MHD/RAW pós-simulação¶

Quando a aplicação terminar a simulação, salve o ZIP de dose no estudo e faça o manifesto incluir um asset kind: "dose".

{
  "path": "dose/lu177/guirey_None_Lu-177_files.zip",
  "url": "/api/studies/42/archives/88/download/",
  "kind": "dose",
  "contentType": "application/zip",
  "metadata": {
    "role": "dose",
    "label": "Lu-177 dose maps"
  }
}

Formato esperado dentro do ZIP:

patient_beta--Dose.mhd
patient_beta--Dose.raw
patient_gamma-Dose.mhd
patient_gamma-Dose.raw

O .mhd deve apontar para o RAW correspondente:

ObjectType = Image
NDims = 3
DimSize = 256 256 199
ElementSpacing = 1.95313 1.95313 1.95313
Offset = -249.023 -410.023 1156.93
ElementType = MET_FLOAT
ElementDataFile = patient_beta--Dose.raw

Fluxo pós-simulação:

sequenceDiagram
    participant I as IRDose
    participant D as Django
    participant V as EdgePy Viewer

    I->>D: Entrega ZIP MHD/RAW
    D->>D: Salva arquivo no estudo
    D->>D: Atualiza viewer-assets/
    D-->>V: edgepy:reload-host-manifest
    V->>D: GET viewer-assets/ atualizado
    V->>D: GET ZIP de dose
    V->>V: Agrupa pares .mhd/.raw
    V->>V: Renderiza Beta- dose e Gamma dose

Disparo no browser:

window.dispatchEvent(
  new CustomEvent("edgepy:reload-host-manifest", {
    detail: { manifestUrl: "/api/studies/42/viewer-assets/" },
  }),
);

Se manifestUrl for omitido, o viewer reutiliza window.PYCOM_VIEWER_CONFIG.viewerAssetsUrl.

Labels esperados para o pacote validado:

patient_beta--Dose.mhd/.raw  -> Beta- dose
patient_gamma-Dose.mhd/.raw  -> Gamma dose

7. Valide a integração¶

No backend Django:

python manage.py check
python manage.py test
python manage.py runserver

No navegador:

Faça login no Django.
Abra /studies/<id>/viewer/.
Confirme que edgepy-viewer-hosted.css e edgepy-viewer-hosted.iife.js retornam 200.
Confirme que viewer-assets/ retorna 200 e JSON válido.
Confirme que cada url do manifesto retorna 200 para usuário autorizado.
Confirme que as mesmas URLs retornam login, 403 ou 404 para usuário não autorizado.
Confirme que CT/SPECT/PET renderizam.
Confirme que RTSTRUCT/máscaras aparecem em Overlays.
Confirme que o botão Sair no rail volta para a página definida em exitUrl.
Publique manualmente ou gere por simulação o ZIP de dose.
Confirme que viewer-assets/ atualizado inclui kind: "dose".
Dispare edgepy:reload-host-manifest.
Confirme que Beta- dose e Gamma dose aparecem no painel Overlays.
Confirme visualmente o alinhamento da dose com a CT de referência.

Checklist de segurança¶

Exigir login na página do viewer.
Exigir login no endpoint viewer-assets/.
Exigir login nos downloads.
Verificar que o usuário pode acessar o estudo.
Verificar que cada arquivo pertence ao estudo solicitado.
Rejeitar paths lógicos absolutos, com .. ou segmentos vazios.
Não retornar paths absolutos do servidor.
Retornar X-Content-Type-Options: nosniff em respostas de arquivo.
Preferir sessão same-origin.

Solução de problemas¶

Se o viewer aparece, mas a imagem não renderiza:

verifique no Network se clinical-viewer/assets/*.js retorna 200;
verifique se o mount tem altura real e display: flex;
confirme que viewer-assets/ retorna kind: "archive" para ZIPs;
confirme que os ZIPs contêm DICOMs válidos;
abra o Console e procure mensagens do Cornerstone ou dos workers.

Se o manifest retorna 302 para login, a sessão Django não está autenticada no navegador atual.

Se o mapa de dose não aparece como camada:

confirme que o asset está no manifesto com kind: "dose";
confirme que o path lógico contém dose/ ou um nome com -dose quando o ZIP é expandido internamente;
confirme que o ZIP contém pares .mhd e .raw com o mesmo nome base;
confirme que o .mhd usa ElementType = MET_FLOAT e aponta ElementDataFile para o .raw correto;
confirme que Offset, ElementSpacing e DimSize são compatíveis com a CT usada como referência.

Se a interface ainda carrega uma versão antiga do viewer:

confirme que o template referencia edgepy-viewer-hosted.iife.js e edgepy-viewer-hosted.css;
use cache-bust nos assets estáticos durante validações, por exemplo ?v=20260626-rail-exit-status;
faça hard reload do navegador e verifique no Network se o JS/CSS novo retornou 200.
